中高压电缆
简要描述：
6～35kV交联聚乙烯绝缘电力电缆，也称中压电力电缆，其额定电压分为几个等级：3.6/6kV, 6/10kV, 8.7/15kV, 12/20kV, 26/35kV,其中最常用的电压等级是8.7/15kV。
适用标准：产品制造依据是GB/T12706-2008《额定电压1kV(Um=1.2kV)到35kV（Um=40.5kV）挤包绝缘电力电缆及附件》。
产品用途：
6～35kV交联聚乙烯绝缘电力电缆，主要用途如下：
普通型电缆适用于交流额定电压U0/U为3.6/6kV～26/35kV及以下的输配电线路上。
阻燃型电缆适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田和煤矿等场所。
耐火型电缆适用于对核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤型电缆适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站和人群密集的场所等地方。
产品特征：
正常运行时电缆导体的最高温度为90℃
短路时（最长持续时间不超过5S）电缆导体的最高温度不超过250℃。
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径应符合一下规定：
单芯电缆的弯曲半径无铠装不小于电缆外径20倍，
有铠装不效益电缆外径的15倍
三心电缆的弯曲半径无铠装不小于电缆外径15倍
有铠装电缆不小于电缆外径的12倍
注意事项：
6～35kV交联聚乙烯绝缘电力电缆，在施工和使用时必须注意以下事项：
(1) 工频额定电压U0/U为3.6/6kV～26/35kV。
(2) 正常运行时，电缆导体的最高工作温度：90℃。
(3) 短路时（最长时间不超过5秒），电缆导体的最高温度不超过250℃。
(4) 电缆敷设时，环境温度应不低于0℃。
(5) 电缆弯曲半径：单芯无铠装电缆，其弯曲半径应不小于电缆外径的20倍；单芯有铠装电缆，其弯曲半径应不小于电缆外径的15倍；三芯无铠装电缆，其弯曲半径应不小于电缆外径的15倍；三芯有铠装电缆，其弯曲半径应不小于电缆外径的12倍。
(6) 为了便于选择电缆，将系统划分为下列三类：
   A类：该系列任一相导体与地或接地导体接触时，能在1分钟内与系统分离。
  B类：按照JB/T8996-1999的规定，该系统可在单相接地故障时短时运行，时间应不超过1小时。对本部分的电缆，在任何情况下允许不超过8小时的，更长的带故障运行时间。任何一年接地故障的总持续时间，应不超过125小时。
   C类：包括但不属于A类、B类的所有系统。
(7) 应该认识到，在系统接地故障不能立即自动解除时，故障期间加在电缆绝缘上过高的电场强度，会在一定程度上缩短电缆寿命。
(8) 三相系统用电缆的额定电压表

(9) 电缆埋地敷设时，土壤热阻系数g=1.0℃m/W,但尚未考虑电缆长期运行时，由于水份迁移而导致封热阻系数升高的现象。
(10) 电缆埋地敷设时，电缆的轴心与地面距离为1000mm。
(11) 多根电缆敷设时，电缆的轴心距离 L=3D。
技术参数：
6～35kV交联聚乙烯绝缘电力电缆，主要技术参数如下：

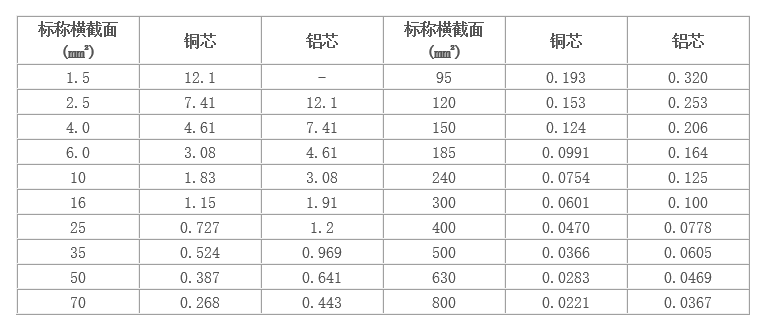

(1) 20℃时，导体最大直流电阻(Ω/km)

(2) 主要技术性能

(3) 不同环境因素时,电缆载流量的校正系数。

(4)相关技术参数：

YJV、YJLV


YJV22、YJLV22



YJV、YJLV


YJV、YJLV


YJV22、YJLV22


YJV、YJLV


YJV22、YJLV22


YJV62、YJLV62


YJV、YJLV


YJV22、YJLV22


YJV、YJLV


YJV、YJLV


YJV22、YJLV22


YJV、YJLV


YJV22、YJLV22


YJV、YJLV


YJV、YJLV


YJV22、YJLV22
